项目简介：该项目建设单位为贵州欣辰天然气有限公司，上级单位为贵州燃气集团股份有限公司。贵州欣辰天然气有限公司是贵州燃气集团股份有限公司的控股子公司，法定代表人：焦肃，公司类型为其他有限责任公司，注册资金捌仟万圆整，企业位于贵州省安顺市镇宁布依族苗族自治县环翠街道翡翠国际“春风里”西侧商业街3层3-6号商铺。

该项目《安全设施设计专篇》于2019年9月24日获得贵州省应急管理厅备案批复（黔危化项目安设审字（2019）16号）。后根据《省人民政府办公厅关于印发贵州省天然气“县县通”行动方案的通知》黔府办发[2019]10号文件及建设单位最终确定，该项目输气管道管径由Φ219mm变更为Φ406.4mm；设计压力由4.0MPa变更为6.3MPa；起点由38#阀室改为与38#阀室临建的六枝首站；管材由L245M PSL2 Φ219×7.1mm直缝电阻焊钢管和L245N PSL2 Φ219×8.0mm无缝钢管变更为L415M PSL2 Φ406.4×7.1mm螺旋缝埋弧焊钢管和L415M PSL2 Φ406.4×8.0mm直缝埋弧焊钢管；线路走向不变，全长17.404km。四川盛创石油天然气工程勘察设计有限公司根据变更后的安全评价报告（定稿日期2021年10月），重新编制了安全设施设计专篇，重新编制的《安全设施设计专篇》于2021年12月22日获得贵州省应急管理厅安全设施设计变更的审查意见书（黔危化项目安设审字（2021）34号）。

中缅38#阀室-镇宁输气管道（含门站）项目管道起于六盘水市六枝特区落别布依族彝族乡落别村六枝首站，管道出站后向东敷设，到达安顺市镇宁县镇宁门站。整条输气管道工程线路全长17.404km，管径Φ406.4mm，设计压力6.3MPa，管道设计输气能力为53.35×10⁴Nm³/d。该项目共设置2座站场，包括六枝首站（扩建）、镇宁门站。输气管道在六枝首站5109球阀后预留接口（DN300mm）引入气源，计量后经气液联动阀7102后出站，然后输送至下游镇宁门站。

该项目管道沿线共建设2座站场，分别为六枝首站（扩建）、镇宁门站。站场输送流程和输送工艺参数如下：

1、六枝首站（扩建）

（1）正常输送流程

站内接收贵州管网公司贵阳作业区六枝首站工艺区方向来气，进站管线为1路DN300mm的管道，经计量后输往下游镇宁门站。清管工艺采用不停气密闭清管工艺流程。

（2）工艺参数

设计压力：6.3MPa

设计输气量：53.35×10⁴Nm³/d

接气压力：4.0～6.3Mpa

接气温度：8.3～20.34℃

出站压力：6.3Mpa

出站温度：1.0～20.34℃

2、镇宁门站

（1）正常输送流程

站内接收六枝首站来气，经过滤、计量、调压后输往下游镇宁县中压燃气管网。进站压力为6.3MPa，进站温度＞1℃，进站管线为1路DN400mm的管道，为下游镇宁县中压燃气管网提供压力为0.4～0.36MPa的天然气。

（2）工艺参数

设计压力：6.3MPa

设计输气量：53.35×10⁴Nm³/d

进站压力：≤6.3MPa

进站温度：＞1℃

出站压力：0.4～0.36MPa

出站温度：1～5℃

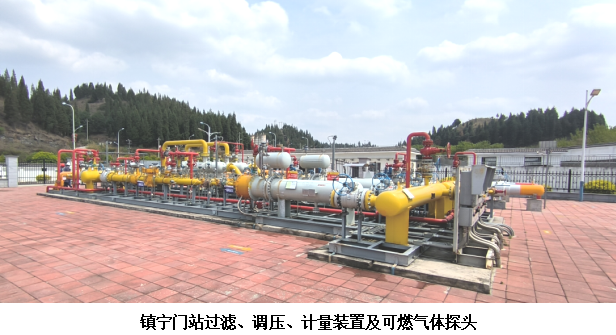

该项目站场主要储运设备有：过滤器分离器、清管发送筒/接收筒、计量设备、调压设备、放空立管等。

该项目自动化站控系统是以计算机和PLC控制器为核心的智能监控系统，其组成主要包括：冗余监控计算机、冗余PLC控制器、站控通讯网络、第三方智能控制系统及接入、变送器设备、电动执行机构、分析仪表、报警检测系统等。监控场站设备及系统安全、可靠、稳定、经济地运行，以保证工艺需求和安全。

六枝首站站控制室依托六枝首站已建站控制室；镇宁门站站控制室设置在镇宁门站值班房内。

该项目天然气管道建设项目严格执行《危险化学品建设项目安全监督管理办法》（原安监总局令2015年第79号修改）的法定程序要求进行建设，该项目安全设施总体满足《石油天然气工程设计防火规范》（GB50183-2004）、《输气管道工程设计规范》（GB50251-2015）等标准规范规定的各项安全生产条件。

投资规模

14592.9万元

所属行业

天然气生产和供应业

评价目的

查找系统存在的隐患，并进行定性、定量的分析，对存在的问题提出安全对策措施及建议并得出安全评价结论。

评价报告主要内容：第一章评价依据，包括建设项目支持性文件，评价依据和其他评估、评价开展情况。第二章建设项目概况，包括建设项目相关单位资质情况、项目基本情况，各个系统简介，建设项目工艺流程等。第三章评价范围与评价方法，包括评价范围、评价单元划分、评价方法选择。第四章线路工程，包括管道本体、管道敷设、高后果区、地质灾害、与铁路并行交叉、与公路并行交叉、线路工程安全设施设计落实情况等相关情况介绍与评价。第五章站场工程，包括区域布置、平面及竖向布置、输送工艺、站场工艺、储运设备、站场工程安全设施设计落实情况等相关内容介绍及评价。第六章公用工程，包括建设项目自控、通信、供配电、防腐与保温、采暖通风、公用工程安全设施设计落实情况等相关内容介绍及评价。第七章安全管理。第八章结论与建议。第九章：与建设单位交换意见。

评价方法

安全检查表法、综合分析法

评价结论

贵州欣辰天然气有限公司中缅38#阀室-镇宁输气管道（含门站）项目总体符合《石油天然气工程设计防火规范》（GB50183-2004）、《输气管道工程设计规范》（GB50251-2015）、《危险化学品建设项目安全监督管理办法》（原安监总局令2015年第79号修改）等标准规范规定的安全设施竣工验收要求。

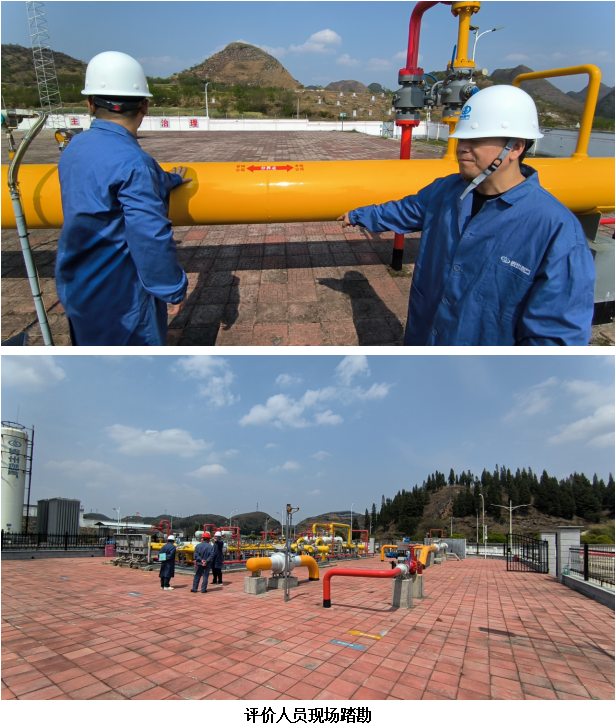

评价人员勘查现场日期

2024年3月29日

报告编制人

钟正成、石海军

注册安全工程师：胡雪莲

报告审核人

李 海

技术负责人

胡雪莲

过控负责人

简林淞

安全评价人员

姓 名

职业证书编号

资质等级

承担的主要工作

钟正成

S011053000110192003090

二级

项目负责人、现场勘察、报告编制

石海军

1500000000300330

三级

现场勘察、危险源辨识、报告编制

王 静

1200000000300475

三级

前期准备、单元评价

陈贞祥

CAWS530000230100205

一级

危险源辨识、单元评价

曾发海

1800000000301307

三级

危险源辨识、单元评价

陈子德

S011053000110192003138

二级

危险源辨识、单元评价

周 平

1500000000302691

三级

危险源辨识、单元评价

李 海

S011053000110192003028

二级

内审负责人

简林淞

S011053000110202001825

二级

过程控制负责人

胡雪莲

S011053000110191001132

一级

技术负责人

技 术 专 家

姓 名

职称

专业

工作内容

评价报告提交时间：2024年10月

项目所在地区：贵州省六盘水市六枝特区、贵州省安顺市镇宁县
